ස්වභාවධර්මය විවිධ ජෛව ව්‍යුහයන් සකස් කිරීමට මිනිසුන් පෙළඹවා ඇත. ස්වාභාවික මකුළු සේදයේ විශිෂ්ට ශක්තිය සහ තද බව ප්‍රධාන වශයෙන් එහි විශේෂ ධූරාවලි ව්‍යුහය නිසා වේ, එනම් β-පත්‍ර හරස් සම්බන්ධක ලක්ෂ්‍ය, ඉතා සකස් කරන ලද අණුක දාම සහ දෘඩ කොපු සහ මෘදු හරයන් සහිත සර්පිලාකාර නැනෝ මොඩියුල. බොහෝ පර්යේෂකයන් කෘතිම තන්තු වල වඩා හොඳ ගුණාංග ලබා ගැනීම සඳහා මෙම ගුණාංග අනුකරණය කර ඇත. කෙසේ වෙතත්, භ්‍රමණ ක්‍රියාවලිය දක්ෂ ලෙස භාවිතා කිරීම සහ මෙම ධූරාවලි ලක්ෂණ එකවර අවබෝධ කර ගැනීම අභියෝගයක් ලෙස පවතී.

Zun-feng liu මෑතකදී, නන්කායි විශ්ව විද්‍යාලය, චීනයේ ඖෂධ විශ්ව විද්‍යාලය Zhou Xiang mei-fang zhu, ඩොන්ගුවා විශ්ව විද්‍යාල පර්යේෂණ කණ්ඩායම සමඟ මකුළු සේද ප්‍රෝටීන් ව්‍යුහය, ද්‍රාව්‍ය හරස් සම්බන්ධක නැනෝ ජෙල් වර්ගයක් සකස් කිරීම, සමාන මකුළු සේද කරකැවීම සහ හරස් සම්බන්ධිත තන්තු වල ධූරාවලි ව්‍යුහය, ඉහළ ශක්තියක් සහ ඉහළ ස්ථායිතාවයක් සහිත සෘජු කැරකෙන තන්තු ද්‍රව්‍ය නව උපාය මාර්ගයක් සපයයි.

මකුළු සේද ප්‍රෝටීන වල β-පැල්ලම් හරස් සම්බන්ධක ලක්ෂ්‍ය ලෙස ක්‍රියා කරන අතර, ඒවායේ හරස් සම්බන්ධක ජාල නැනෝ ප්‍රමාණයේ ගෝලීය ප්‍රෝටීන තුළ පිහිටා ඇත. එහි ප්‍රතිඵලයක් ලෙස, මකුළු සේද ප්‍රෝටීන ද්‍රාව්‍ය වන අතර ස්වයං-එකලස් කිරීම මගින් ස්ථර තන්තු වලට කෙලින්ම කරකැවිය හැක. මකුළු සේද වල ව්‍යුහය සහ භ්‍රමණ ක්‍රියාවලියෙන් ආභාෂය ලැබූ පර්යේෂකයන් අභ්‍යන්තර හරස් සම්බන්ධක ජාලයක් සහිත ද්‍රාව්‍ය නැනෝජෙල් සකස් කළහ. නිදහස් රැඩිකල් බහුඅවයවීකරණ ක්‍රියාවලියේදී හරස් සම්බන්ධක කාරකයේ සාන්ද්‍රණය පාලනය කිරීමෙන් විවිධ මොනෝමර් සඳහා සුදුසු නැනෝජෙල් සකස් කරන ලදී. හරස් සම්බන්ධක කාරකයේ අන්තර්ගතය 0.15% සිට 1.05% දක්වා වැඩි වන විට, නැනෝ-ජෙල් සාර්ව අණු වල විෂ්කම්භය සහ එකතු කිරීමේ ප්‍රමාණය ක්‍රමයෙන් වැඩි වේ.

නැනෝජෙල් වල ආතන්ය භ්‍රමණ ධාරිතාව සහ එහි අංශු ප්‍රමාණය අතර සම්බන්ධතාවය විමර්ශනය කිරීම සඳහා, පර්යේෂකයන් යාන්ත්‍රික ආතතිය මනින අතරතුර තන්තු කැඩී යන තෙක් යාන්ත්‍රික පරීක්ෂකයක් මත තන්තු කරකැවූහ. න්‍යායාත්මක ආකෘතිය අනාවැකි පළ කරන්නේ තීරණාත්මක ආතතිය නැනෝ අංශුවල අරයේ වර්ගමූලයට ප්‍රතිලෝමව සමානුපාතික වන බවයි.

තන්තු වල යාන්ත්‍රික ගුණාංග වැඩි දියුණු කිරීම සඳහා න්‍යෂ්ටික අංශු එකතු කිරීමෙන් නැනෝ සංරචකවල ප්‍රමාණය හා සැකැස්ම සකස් කළ හැකිද යන්න තවදුරටත් විමර්ශනය කිරීම සඳහා, පර්යේෂකයන් තනි බිත්ති සහිත කාබන් නැනෝ ටියුබ්/පොලිඩොපමයින් (SWNT-PDA) සංකීර්ණය සකස් කර, SWNt-PDA ඉදිරියේ 0.15% හරස් සම්බන්ධක කාරකයක් සමඟ නැනෝජෙල් සංස්ලේෂණය කළහ. නැනෝ-ජෙල් තන්තු වල ව්‍යුහය හා ගුණාංග කෙරෙහි න්‍යෂ්ටික අංශුවල බලපෑම අධ්‍යයනය කරන ලදී. ප්‍රතිඵලවලින් පෙනී යන්නේ SWnT-PDA හි THE අන්තර්ගතය වැඩි වීමත් සමඟ නැනෝජෙල් තන්තු වල අස්ථි බිඳීමේ ශක්තිය, අස්ථි බිඳීමේ වික්‍රියාව සහ තද බව වැඩිවන ප්‍රවණතාවක් පෙන්නුම් කරන බවත්, නැනෝ සංරචක වඩාත් පිළිවෙලට සකස් කර ඇති බවත් සාමාන්‍ය විෂ්කම්භය අඩු වන බවත්ය.

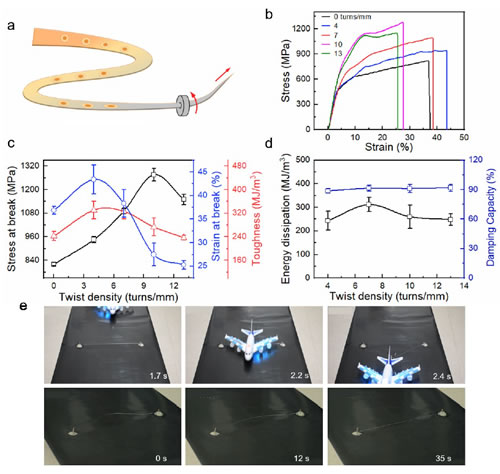

පූර්ව දිගු කිරීමෙන්, අණුක දාම සැකැස්ම සැලකිය යුතු ලෙස වැඩි වන අතර සාමාන්‍ය තන්තු විෂ්කම්භය අඩු වේ. 50% පූර්ව ආතන්ය වික්‍රියා සහිත තන්තු සඳහා, ව්‍යුහාත්මක පරිණාමය යාන්ත්‍රික ශක්තිය සැලකිය යුතු ලෙස වැඩි දියුණු කරන අතර බිඳීමේදී දිගු වීම අඩු කරයි. තවදුරටත් ඇඹරීමේ ප්‍රශස්තිකරණයෙන් පසුව, 1.27gpa තන්තු බිඳීමේ ශක්තිය සහ 383MJ / m3 තද බව අවසානයේ ලබා ගනී, එය ස්වාභාවික මකුළු සේදයේ කාර්ය සාධන අගයට ඉතා ආසන්න වේ.

අදාළ කෘතිය "ධූරාවලි වශයෙන් ව්‍යුහගත කෘතිම මකුළු සේද සඳහා ප්‍රෝටීන් වැනි නැනෝජෙල්" යන මාතෘකාව යටතේ උසස් ද්‍රව්‍ය සඟරාවේ ප්‍රකාශයට පත් කරන ලදී.
